Анализатор «АФСА»

Анализатор автоматический фракционного состава при дистилляции нефтепродуктов "АФСА-С" (со встроенной панелью оператора с сенсорным экраном)

Модификация «АФСА-С» оснащена 10-дюймовым цветным сенсорным дисплеем с удобным интерфейсом пользователя. В процессе разгонки на дисплее отображается состояние всех узлов и датчиков анализатора. В конце испытания полученные результаты (графики и таблицы) формируются в виде протоколов и заносятся в базу данных анализатора.

Техническое описание и возможности анализатора:

Технические характеристики:

Масса анализатора не более, кг		65
Габаритные размеры (ШхГхВ), не более, мм	АФСА-С	500 х 570 х 670

Объем колбы для перегонки, не менее, см3		125
Объём мерного цилиндра, см3		100
Точность отображения (дискретность) значений температуры кипения образца, °С		0,1
Точность отображения (дискретность) значений измерения объема конденсата см3		0,1
Пределы допускаемой абсолютной погрешности измерения температуры кипения образца, °С		± 0,5
Диапазон задания температур разгонки образца, °С		0…400
Диапазон измерений температур разгонки образца (в процессе поверки анализатора), °С		20…360
Диапазон поддержания температуры охлаждающей ванны, °С		0…65
Диапазон поддержания температуры в камере приемного цилиндра		13 °С…темп.окр.среды
Пределы допускаемой абсолютной погрешности измерения объема конденсата см3		± 0,5
Скорость разгонки образца, с погрешностью ± 0,5 см3/мин, см3/мин		2…5
Потребляемая мощность анализатора, не более , кВ·А		3,5
Время установления рабочего режима, не более, мин		40

Анализатор автоматический фракционного состава нефтепродуктов «АФСА»

ГОСТ 2177-99 (методы А и Б) АSТМ D 86, ISO 3405, IP 123, DIN 51751, NF M07-002, JIS K2254, ASTM D 850, ASTM D 1078, IP 195

Анализатор автоматический фракционного состава нефтепродуктов "АФСА" предназначен для определения зависимости температуры кипения светлых нефтепродуктов, а также нефти от количества отгона по ГОСТ 2177-99 (методы А и Б), АSТМ D 86, ISO 3405, IP 123, DIN 51751, NF M07-002, JIS K2254, ASTM D 850, ASTM D 1078, IP 195 при атмосферном давлении в лабораторных условиях.

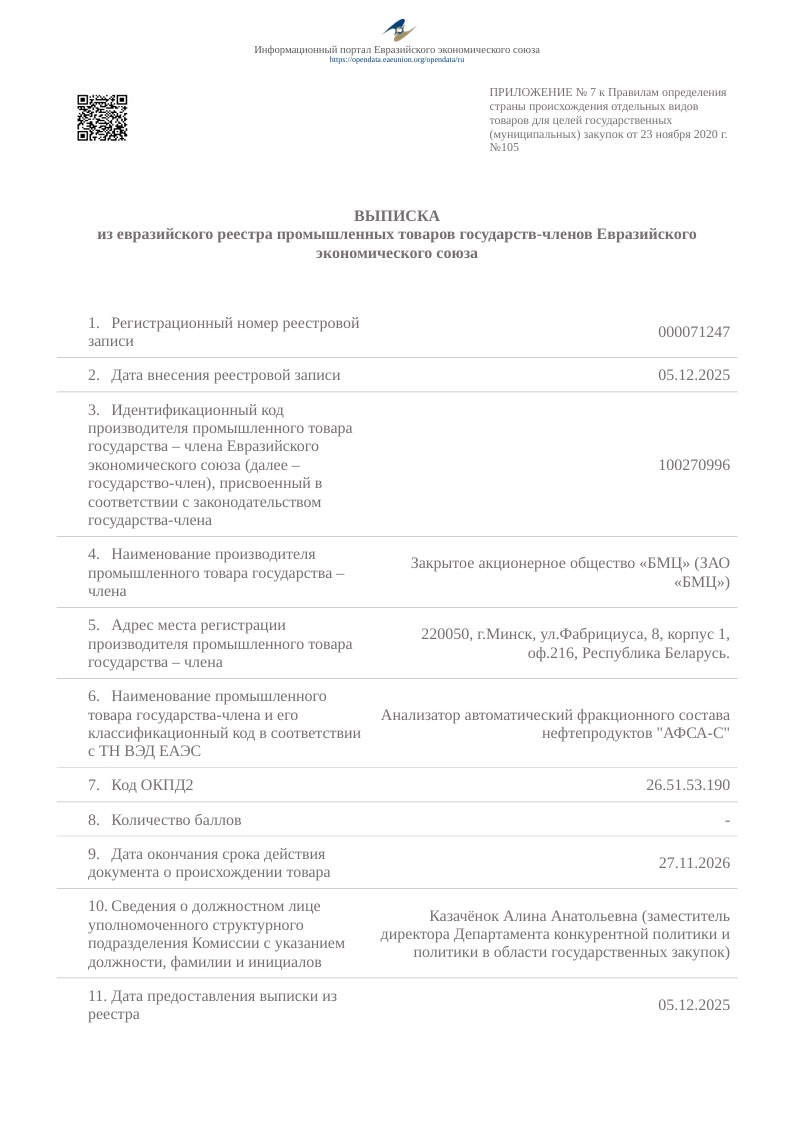

Соответствует требованиям таможенных регламентов Таможенного союза TC BY/112 11.01. TP004 003 14797, зарегестрирован в государственном реестре средств измерений Республики Беларусь (№ 03 09 0575 15) и Российской Федерации (№ 32559-16).

Анализатор изготавливается в двух модификациях:

анализатор автоматический фракционного состава нефтепродуктов "АФСА-С" (со встроенной панелью оператора с сенсорным экраном);
анализатор автоматический фракционного состава нефтепродуктов "АФСА" (под управлением ПЭВМ, подключаемого к анализатору через интерфейсный порт RS-232).

Техническое описание и возможности анализатора:

Анализатор «АФСА» - полный автомат.
Возможна разгонка в «ручном» режиме, с использованием ртутного термометра.
Позволяет проводить разгонку нефти в соответствии с ГОСТ 2177-99 (метод Б), с программным изменением температуры охлаждающей бани во время испытания.
Установленное на заводе-изготовителе программное обеспечение позволяет проводить дистилляцию нефтепродуктов в соответствии с ГОСТ 2177, ISO 3405,
2 выхода USB для подключения принтера и USB накопителя, 1 выход RS-232
Платиновый термометр сопротивления изготовлен в металлическом корпусе для повышения надежности и долговременного использования.
Встроенный вентилятор в блоке нагрева позволяет быстро подготовить колбу и печь к следующему испытанию
Приемная камера анализатора выполнена из материалов с высокой коррозийной стойкостью и имеет автономную систему для быстрого изменения и точного поддержания выбранной температуры.
Приемная камера имеет встроенный датчик температуры, датчик фиксации первой капли и уровня отгона.
Центрирующее устройство для приемного цилиндра выполнено таким образом, чтобы предотвратить потери легких фракций при разгонке нефтепродуктов.
Охлаждающая баня состоит из встроенного криостата, с автоматически управляемой системой поддержания температуры. Охлаждающая баня не требует подключения каких-либо внешних источников охлаждения.
Автоматическая система аварийного отключения анализатора.
Встроенный датчик атмосферного давления позволяет вносить поправку в результаты измерений.

Технические характеристики:

Масса анализатора не более, кг		65
Габаритные размеры (ШхГхВ), не более, мм	АФСА-С	500 х 570 х 670
	АФСА	520 х 540 x 720
Объем колбы для перегонки, не менее, см³		125
Объём мерного цилиндра, см³		100
Точность отображения (дискретность) значений температуры кипения нефтепродукта, °С		0,1
Точность отображения (дискретность) значений измерения объема конденсата см³		0,1
Пределы допускаемой абсолютной погрешности измерения температуры кипения нефтепродукта, °С		± 0,5
Диапазон задания температур разгонки нефтепродуктов, °С		0…400
Диапазон измерений температур разгонки нефтепродуктов (в процессе поверки анализатора), °С		20…360
Диапазон поддержания температуры охлаждающей ванны, °С		0…65
Диапазон поддержания температуры в камере приемного цилиндра		13 °С…темп.окр.среды
Пределы допускаемой абсолютной погрешности измерения объема конденсата см³		± 0,5
Скорость разгонки нефтепродуктов, с погрешностью ± 0,5 см³/мин, см³/мин		2…5
Потребляемая мощность анализатора, не более , кВ·А		3,5
Время установления рабочего режима, не более, мин		40

Комплект поставки

Наименование	Количество
1. Анализатор	1 шт.
2. ПЭВМ (для модификации АФСА)*	1 шт.
3. Датчик температуры паров в колбе (термометр сопротивления платиновый) в центрирующем устройстве с присоединенными кабелем и разъемом	1 шт.
4. Цилиндр 100 мл	3 шт.
5. Каплеприемник	1 шт.
6. Колба Энглера с центрирующим устройством	1 шт.
7. Мерный цилиндр 10 мл	1 шт.
8. Шланг для залива (слива) тосола	1 шт.
9. Трос для протирки трубки	1 шт.
10. Жаропрочная подставка под колбу	2 шт.
11. Паспорт с руководством по эксплуатации	1 экз.
12. Копия методики поверки	1 экз.
13. Свидетельство о первичной поверке	1 экз.
14. Копия свидетельства об утверждении типа СИ с описанием типа СИ	1 экз.
